加工用バーナ

弊社のガスバーナは様々な用途にご利用できますが、特にガラス加工用バーナにおきましては数多くの実績と高い信頼を戴いております。 また、パイロットポートによるフレームリテンション(火炎保持)方式を全品目に採用しているため火炎の安定性に優れ、調節も簡単かつ安心してご利用できます。

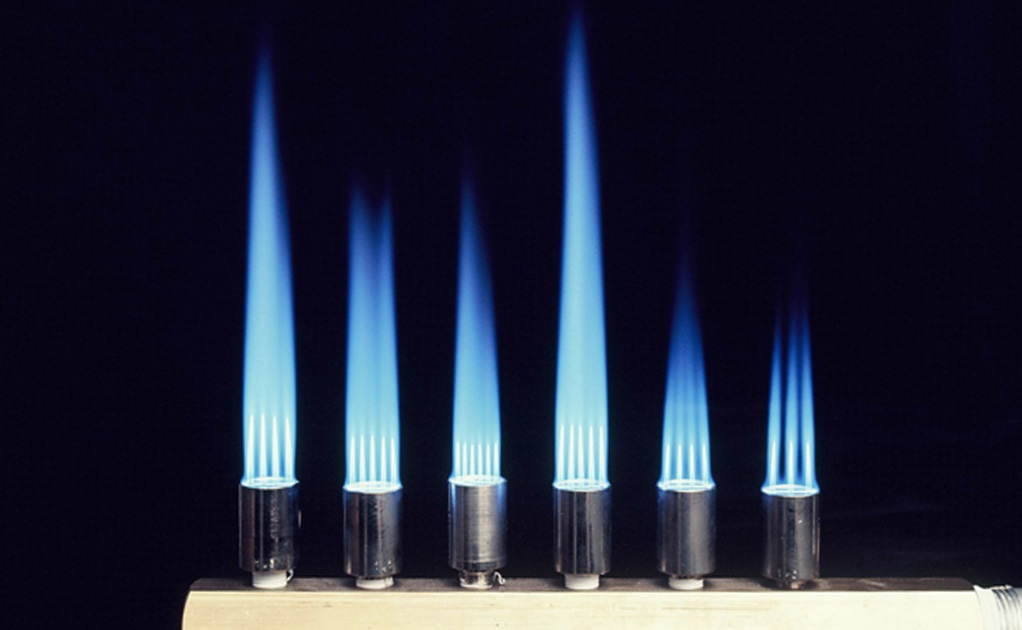

単孔GAOバーナ

ガラス加工に適した空気、酸素、燃焼の単孔バーナ
単孔GAOバーナ
単孔バーナとしてA型やSP型より高温の火炎が必要な場合にお薦めです。空気に酸素を混合することによって火炎の温度が上昇し、硬質ガラスや石英ガラスの加工に使用できます。また、燃焼速度が大きいことから内炎長が短くなりガラスの局部加熱用に適しています。

標準仕様品

型 式 メイン炎孔径dm φ 最大インプットkW 内炎長mm 材 質
4GAOS 0.4 0.29 8 黄銅又はステンレス
6GAOS 0.6 0.41 13
8GAOS 0.8 0.70 16
10GAOS 1.0 0.93 18
6GAOL 0.6 0.41 15 黄銅又はステンレス
8GAOL 0.8 0.70 18
10GAOL 1.0 0.93 20
12GAOL 1.2 1.16 25

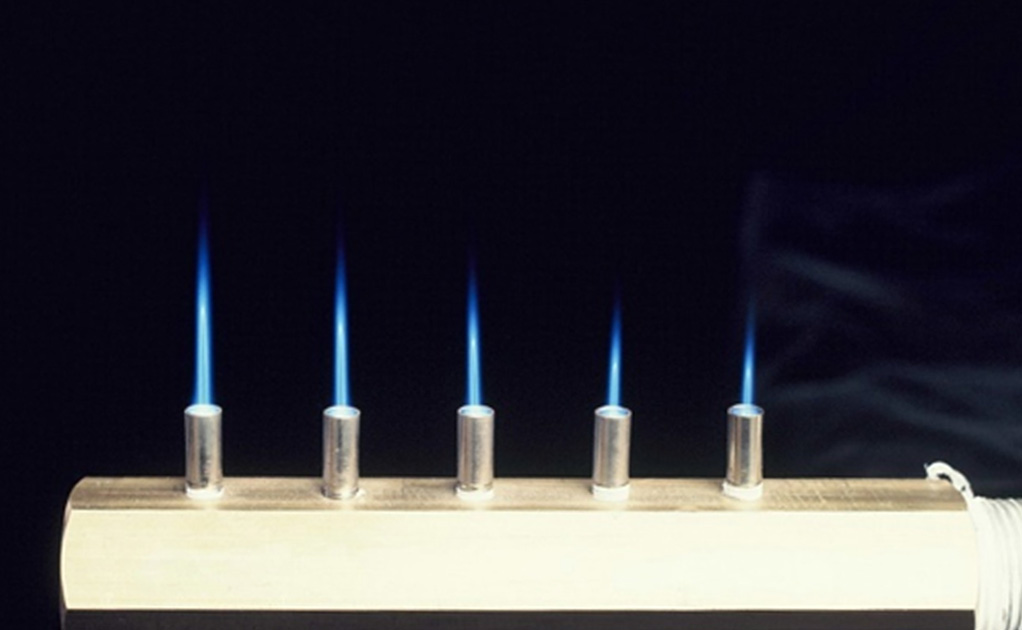

単孔GOバーナ

高温の火炎を必要とする酸素燃焼の単孔バーナ
単孔GOバーナ

標準仕様品

型 式 メイン炎孔径dm φ 最大インプットkW 内炎長mm 材 質
3GOS 0.3 0.23 1.5 黄銅又はステンレス
4GOS 0.4 0.41 3.5
5GOS 0.5 0.52 4.5
6GOS 0.6 0.76 6
8GOS 0.8 0.87 7
8GOL 0.8 0.87 7 黄銅又はステンレス
10GOL 1.0 1.23 10

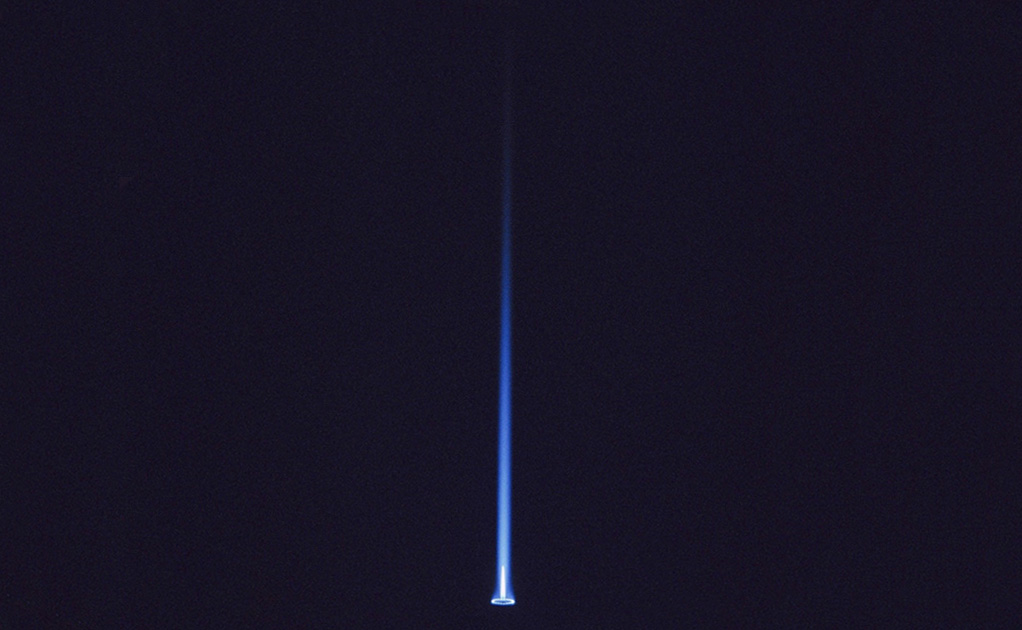

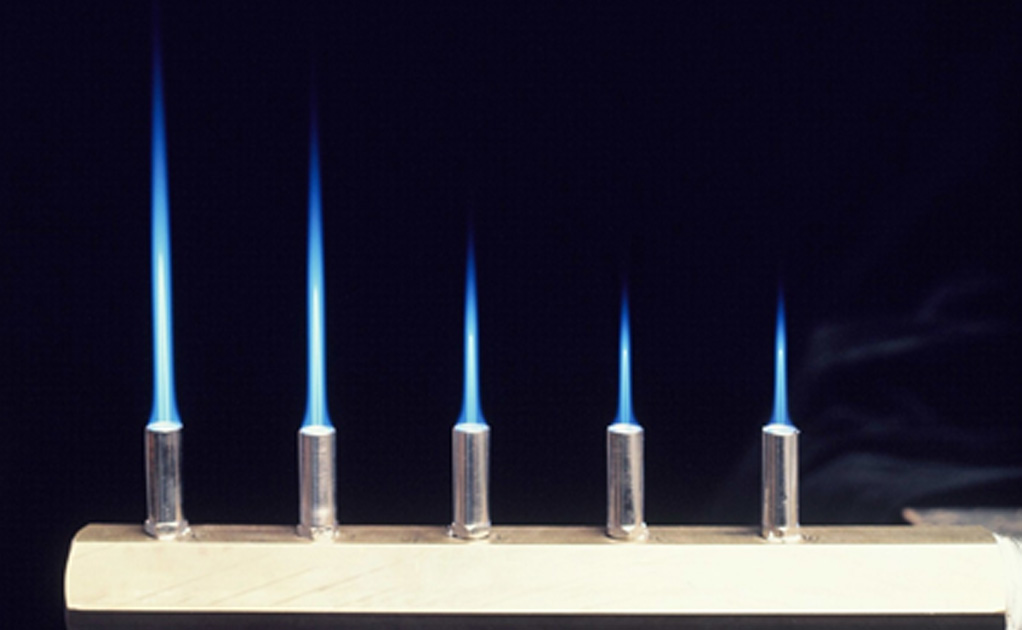

A型単孔ピアンバーナ

幅広い用途に使用できるバーナ
A型単孔ピアンバーナ
【A₁型単孔ピアンバーナ】
A型単孔ピアンバーナ
【A₃型単孔ピアンバーナ】
ガス、エアーの予混合型バーナです。シャープな長針状の火炎が得られる為、ガラス製品の加工やロウ付けハンダ付けなど、幅広い用途に使用できます。 接続方式、外形寸法によりA1型、A3型の2タイプの仕様があります。

標準仕様品

A₁型単孔ピアンバーナ
型 式 メイン炎孔径dm φ 最大インプットkW 内炎長mm 材 質
10A₁ 1.0 0.35 55 黄銅
12A₁ 1.25 0.41 60
15A₁ 1.5 0.58 70
A₃型単孔ピアンバーナ
型 式 メイン炎孔径dm φ 最大インプットkW 内炎長mm 材 質
6A₃ 0.6 0.23 33 黄銅
8A₃ 0.8 0.31 36
10A₃ 1.0 0.37 50

SP型単孔ピアンバーナ

シャープな火炎からソフトな火炎まで対応可能な単孔バーナ
SP型単孔ピアンバーナ
A型同様、オールラウンドですが、パイロット孔(保炎部)がらせん状であることから、空気量を少なくしても安定して燃焼します。接続方式、外形寸法によりSP1型、SP3型の2タイプの仕様があります。

標準仕様品

SP₁型単孔ピアンバーナ
型 式 メイン炎孔径dm φ 最大インプットkW 内炎長mm 材 質
10SP₁ 1.0 0.35 44 黄銅又はステンレス
15SP₁ 1.5 0.52 64
20SP₁ 2.0 0.70 77
SP₃型単孔ピアンバーナ
型 式 メイン炎孔径dm φ 最大インプットkW 内炎長mm 材 質
4SP₃ 0.4 0.19 10 黄銅
6SP₃ 0.6 0.20 27
8SP₃ 0.8 0.29 35
10SP₃ 1.0 0.34 40

フレアバーナ

複数の単孔火炎による広い加熱範囲のバーナ
フレアバーナ
針状の火炎を複数形成することで、単孔バーナより幅の広い火炎が得られます。電球のステム部加工など、一定幅を均一に加熱したい場合に最適です。

標準仕様品

GA型フレアバーナ
型 式 メイン炎孔径dm φ メイン炎孔個数 最大インプットkW 内炎長mm 炎孔幅mm 材質
9FS 0.9 6 0.93 25 9 黄銅
10FS 1.0 24
9FL 0.9 9 1.40 19 14.4 黄銅
10FL 1.0
GAO型フレアバーナ
型 式 メイン炎孔径dm φ メイン炎孔個数 炎孔幅mm 長さLmm 材質
10GAOFS 1.0 6 10 34.5 黄銅
12GAOFS 1.2 5
10GAOFL 1.0 7 15 40 黄銅
12GAOFL 1.2 6

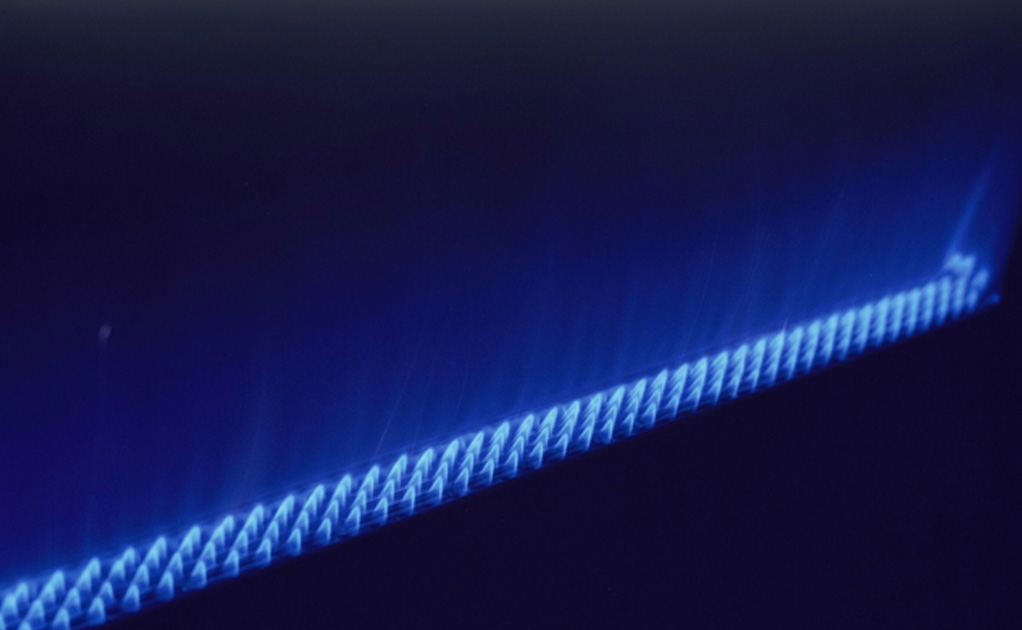

ピアンラインバーナ

カーテン状の火炎を形成する、広い加熱範囲のバーナ
ピアンラインバーナ
・フレアバーナより更に長い加熱幅が必要な場合に使用します。
・バーナ周囲にパイロット孔があるため火炎の安定性がよく、高負荷での燃焼が可能です。
・天然ガス、LPGのいずれのタイプも使用可能です。(その他のガスについてはご相談ください。)
・標準品は火炎幅100mm~300mmです。

標準仕様品

ピアンラインGA型バーナ
型 式 メイン炎孔径dm φ メイン炎孔ピッチP メイン炎孔列数 単位長さ当りのインプット(kW/10mm) 内炎長mm(0.73kW/10mm)
101PL 1.0 3.0 1 1.02 42
121PL 1.25 1.23 39
122PL 2 1.45 24
ピアンラインGAO型バーナ
型 式 メイン炎孔径dm φ メイン炎孔ピッチP メイン炎孔列数 単位長さ当りのインプット(kW/10mm) 内炎長mm(0.58kW/10mm)
91GAOPL 0.9 2.5 1 0.58 5
101GAOPL 1.0 3.0 0.64
102GAOPL 2 0.93

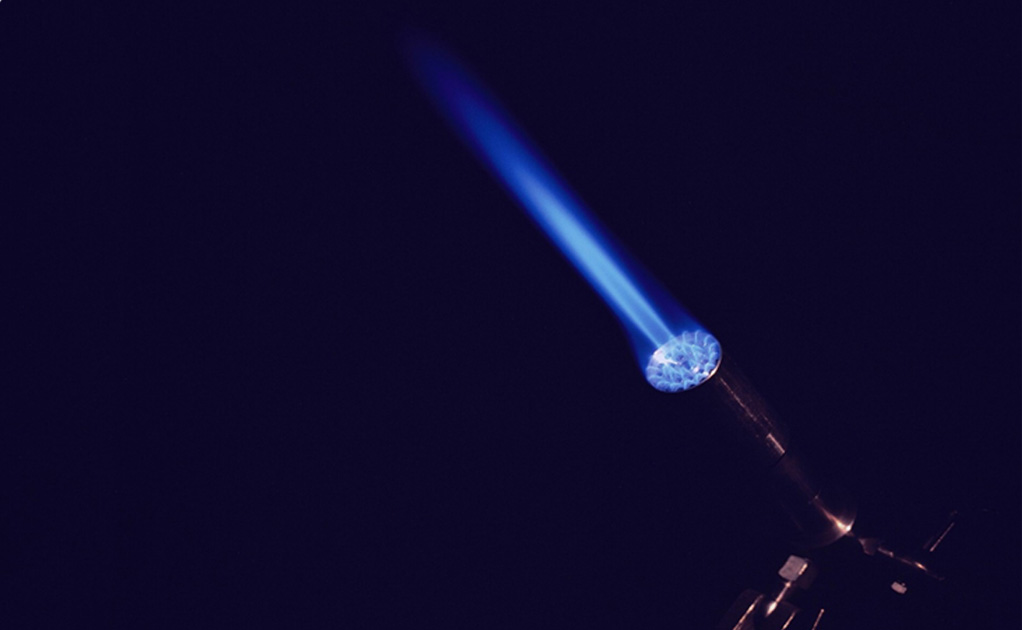

スワールステクタイトバーナ

大型、広範囲への大容量の汎用バーナ
スワールステクタイトバーナ
【15SSO】
スワールステクタイトバーナ
【10SS】
・安定燃焼するためにパイロット孔をらせん状にしたバーナです。
・燃焼範囲が広く、火炎形状の調整が簡単です。
・ガラス加工用や各種加熱用バーナとして幅広く使用可能です。
・パイロットバーナとしても使用可能です。
・使用条件や燃焼量に応じてSS型(内ねじタイプ)、SSO型(外ねじタイプ)の2種類があります。

標準仕様品

スワールステクタイトバーナ(SSOバーナ)
型 式 外径Dφ メイン炎孔径dmφ 各バーナ内圧におけるインプット(kW) lift up (kW)
0.5kPa 1.5kPa 3.0kPa
8SSO 13.8 4 1.28 2.38 3.49 1.45
10SSO 17.3 5 2.97 5.35 7.79 3.26
15SSO 21.7 8 5.70 9.89 13.96 4.54
スワールステクタイトバーナ(SSバーナ)
型 式 外径Dφ 有効炎孔面積mm2* 各バーナ内圧におけるインプット(kW)
0.5kPa 1.5kPa 3.0kPa 6.0kPa
10SS 35 56.6 5.12 8.14 12.79
15SS 40 83.9 7.33 12.79 18.61
20SS 50 154.6 13.96 25.59 37.22 52.34
*有効炎孔面積とは主炎孔面積+パイロット炎孔面積です。

パイロットバーナ

配管系統をコンパクトにするバーナ
パイロットバーナ
スワールステクタイトバーナ(SSO型)にスパークロッドを組込みユニット化したもので、工業用バーナのパイロットバーナとして幅広く使用できます。

標準仕様品

パイロットバーナ
型式 接続 取付ネジ 外径 使用バーナ(基本型式)
15PSS Rc1/2 R3/4 21.7 15SSO
20PSS Rc3/4 R1 27.2 20SSO
*各バーナ内圧におけるインプット(kW)はスワールステクタイトバーナ(SSOバーナ)をご参照下さい。
*バーナ長さは御希望により製作します。又、バーナ単品での御注文も承ります。

ラインバーナ

大型、多数の単孔炎より構成され、幅・長さ共に極めて広い加熱範囲のバーナ
ラインバーナ
【リボンラインバーナ】
鋳鉄製のユニット化したコンポーネント型のバーナです。1台又は2台以上を接続し、様々な用途に使用できます。 組み合わせは多数ございますので、仕様についてはご相談下さい。

標準仕様品

ラインバーナ(リボンラインバーナ)
型式 炎孔幅 メイン炎孔列数※ 1ユニット当たりの総炎孔面積mm2 メイン炎孔 各バーナーユニット内圧におけるインプット(kW)
0.1kPa 0.15kPa 0.3kPa 0.5kPa 1.0kPa
1RL 11.5 1 312.3 1.5×2.0 6.63 8.03 12.21 15.70 22.68
2RL 15.0 2 504.0 11.12 12.50 18.14 23.73 34.54
3RL 18.5 3 655.2 12.04 15.18 21.99 28.96 42.57
※メイン炎孔の列数は6列までを標準としていますが、それ以上の列数でも製作出来ます。1箇所の点火で全体に火が移ります。

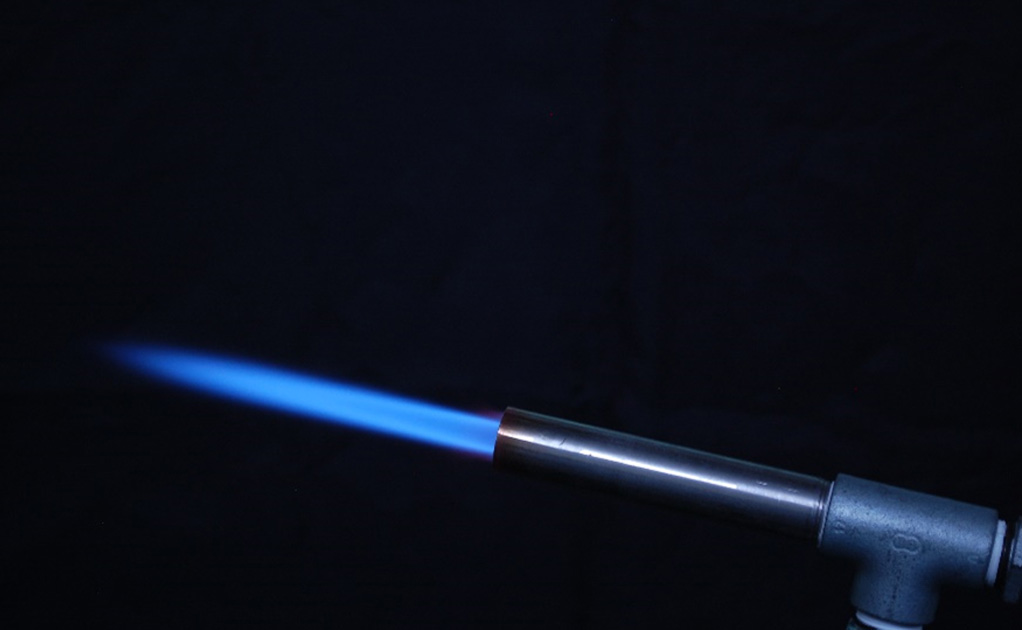

ハンドバーナ

ガラス細工や金属の熱処理用の卓上ガスバーナ
ハンドバーナ
【ハンドバーナ(予混合)】
ガラス細工や金属の熱処理に使用できます。 先混合型は金属の焼鈍など、予混合型は各種細工などに適しております。

標準仕様品

ハンドバーナ(予混合型バーナチップ)
型式 メイン炎孔径dmφ 最大インプットkW 一次空気比
10HP 6 5.82 0.4
15HP 8
20HP 14 18.61
25HP 23.26
ハンドバーナ(先混合型バーナチップ)
型式 空気ノズル径 ガス 空気 最大インプットkW 一次空気比
10HN 1.0 10 10 4.07 0.8
15HN 1.2 8.14
20HN 1.5 12 11.63

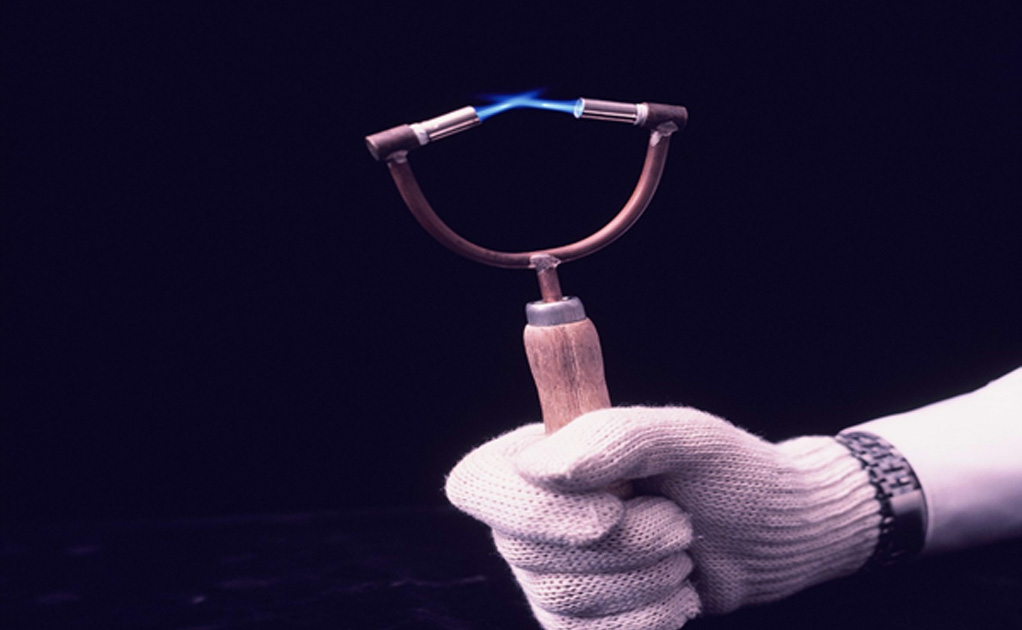

ハンドバーナ(木製グリップ付き)

ガラス細工や金属の熱処理用の手持ち型ガスバーナ
ハンドバーナ(木製グリップ付き)
【ハンドバーナ 木製グリップ】
ガラス管の封止やハンダ付け、ろう付けなどに使用します。 直接手に持ち使用するバーナです。 用途によって先端のバーナを選択します。

使用可能バーナ 単孔ピアンバーナ、フレアバーナ、 単孔GAOバーナ、単孔GOバーナ

使用可能バーナ対応表

型式 バーナ形式 空気、酸素の供給様式 バーナ接続部様式
単孔型 フレア型 GA GAO GO M8×P1.0 M6×P1.0 R1/8
A3
SP3
GAOS
GAOL
GOS
GOL
FS

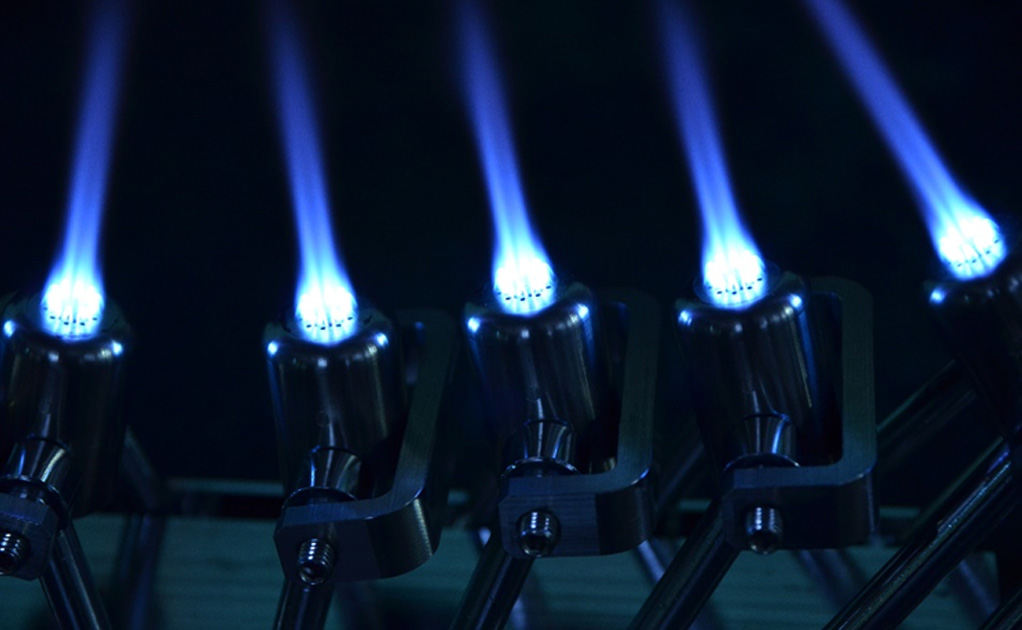

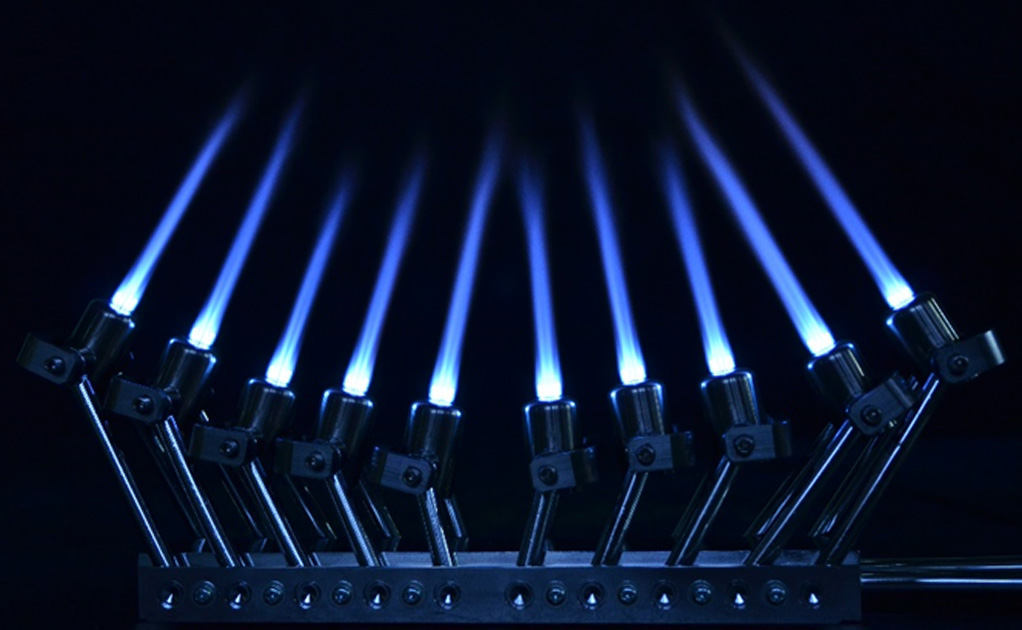

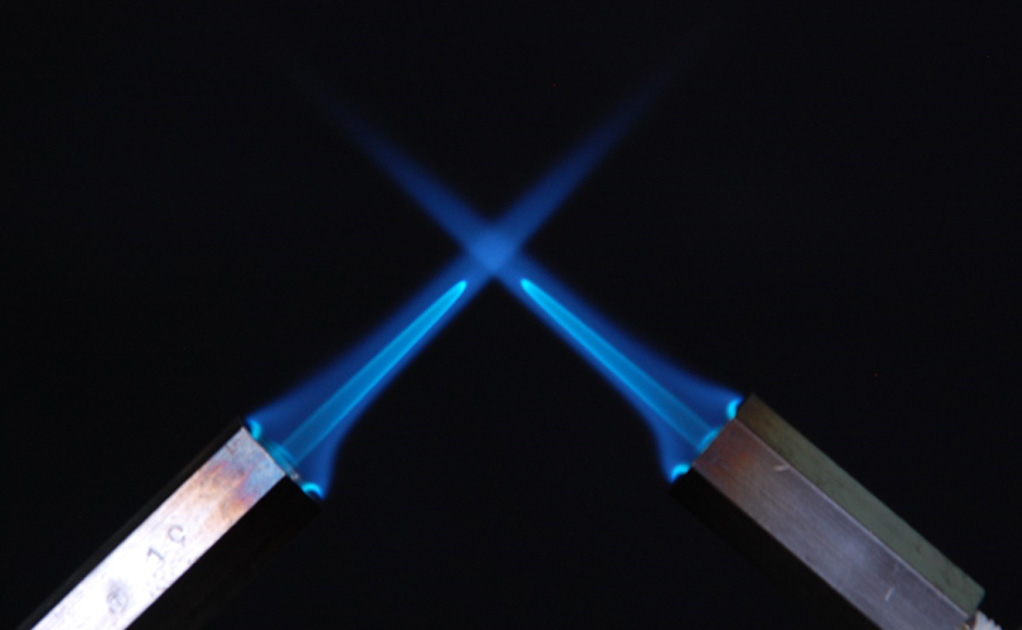

先混合型ガス酸素バーナ

複数にて構成される先混合型ガス・酸素バーナ
先混合型ガス酸素バーナ
先混合型ガス酸素バーナ
先混合型ガス、酸素バーナであり、逆火の心配がありません。 複数のバーナノズルを角度を変えて使用し、曲面状のガラスを加工するのに適しております。
