リジェネレイティブバーナ

低NOx、シンプルな配管構成

交番燃焼により排熱回収を行うバーナであり、その回収率は８０％以上です。
FDI燃焼方式により高温炉に使用の場合でもNOxはきわめて低い排出量です。
シンプルな配管です。
燃焼量700ｋWタイプと350ｋWタイプの２種類があります。
標準の火炎形態の他、偏平火炎も製作できます。

外形寸法

型　式	FFR-700	FFR-350
(A)	φ665	φ480
(B)	360	360
(C)	φ795	φ600
(D)	373	303
(E)	550	460
(F)	732	623
(G)	P.C.D.φ745	P.C.D.φ540
(H)	16-φ23	12-φ19
(I)	410	360
(J)	41	34
(K)	JIS-5K 125A	JIS-5K 100A
(L)	Rc40A	Rc25A
(M)	Rc40A	Rc25A

シングルエンド型ラジアントチューブバーナ

排熱回収により高効率

バーナヘッド部に熱交換器が設置された排熱回収を行う高効率のバーナです。
ストレート型、U型に比べてチューブの表面温度分布が均一であり、耐久性に富んでいます。
雰囲気熱処理炉、金属溶解炉、ソルトバス、液加熱など広い用途に利用できます。

標準仕様品

ラジアントチューブバーナ（シングルエンド型）

・標準付属品として、ガス・空気用メータリングオリフィス、スパークロッド及び覗き窓を含んでいます。 また、別にオプションとしてウルトラビジョンを用いた火炎監視装置、排ガス再循環用配管も組み込むことができます。

メタリックハイスピードバーナ

高速火炎により優れた伝熱効果を発揮

メタリックハイスピードバーナは、噴出ノズルから高温、高速の火炎を噴出し、優れた伝熱効果を発生させるバーナです。
バーナ内部に設けられた燃焼室で高負荷燃焼させた高温・高速の火炎を毎秒200ｍの速度で噴出することから、炉内攪拌・急速加熱が可能です。よって、炉内温度分布の改善や撹拌装置が不要となる等のコストダウンなどが可能です。
大きなターンダウン比を持ち、高過剰空気でも使用可能です。ターンダウンレシオ※は1:50です。
温度分布が向上するため、主に溶融亜鉛鍍金炉、ベル型炉、台車炉等に適しています。
常温空気用のMH型と予熱空気用のMHA型の2タイプがあります。
※ターンダウンレシオ：最大燃焼量と最小燃焼量との比。この値が大きいほど燃焼量の設定範囲が大きくなります。

標準仕様品

メタリックハイスピードバーナ

HGバーナ

汎用性が高く、さまざまな用途に使用可能

全体をコンパクトにし、配管も簡単にする為スパークロッド、覗き窓をすべて含むバーナです。(火炎検出は、ウルトラビジョン、フレームロッドのいずれも可能です。)
汎用性が高く、一般的な加熱炉、熱処理炉などさまざまな用途に使用できます。
オプションにて高温炉用も製作致します。

PSバーナ

大きなターンダウンレシオ※を有します。
又、広い範囲での空気比設定が行えます。
各種加熱炉やボイラバーナ用のパイロットバーナとして使用できます。
※ターンダウンレシオ：最大燃焼量と最少燃焼量との比、この値が大きいほど、燃焼量の設定範囲が大きくなります。

標準仕様品

PSバーナ

型　式	空気接続口径	ガス接続口径	インプット（kW）	空気内圧kPa
25PS	Rc3/4	Rc1/2	10.47	0.3
40PS	Rc1	Rc3/4	40.71	0.5
50PS	Rc1 1/2	Rc1	58.15	0.3
65PS	Rc2	Rc1 1/4	174.45	0.8
80PS		Rc1 1/2	209.34	0.5
100PS	Rc3	Rc2	465.20	0.6

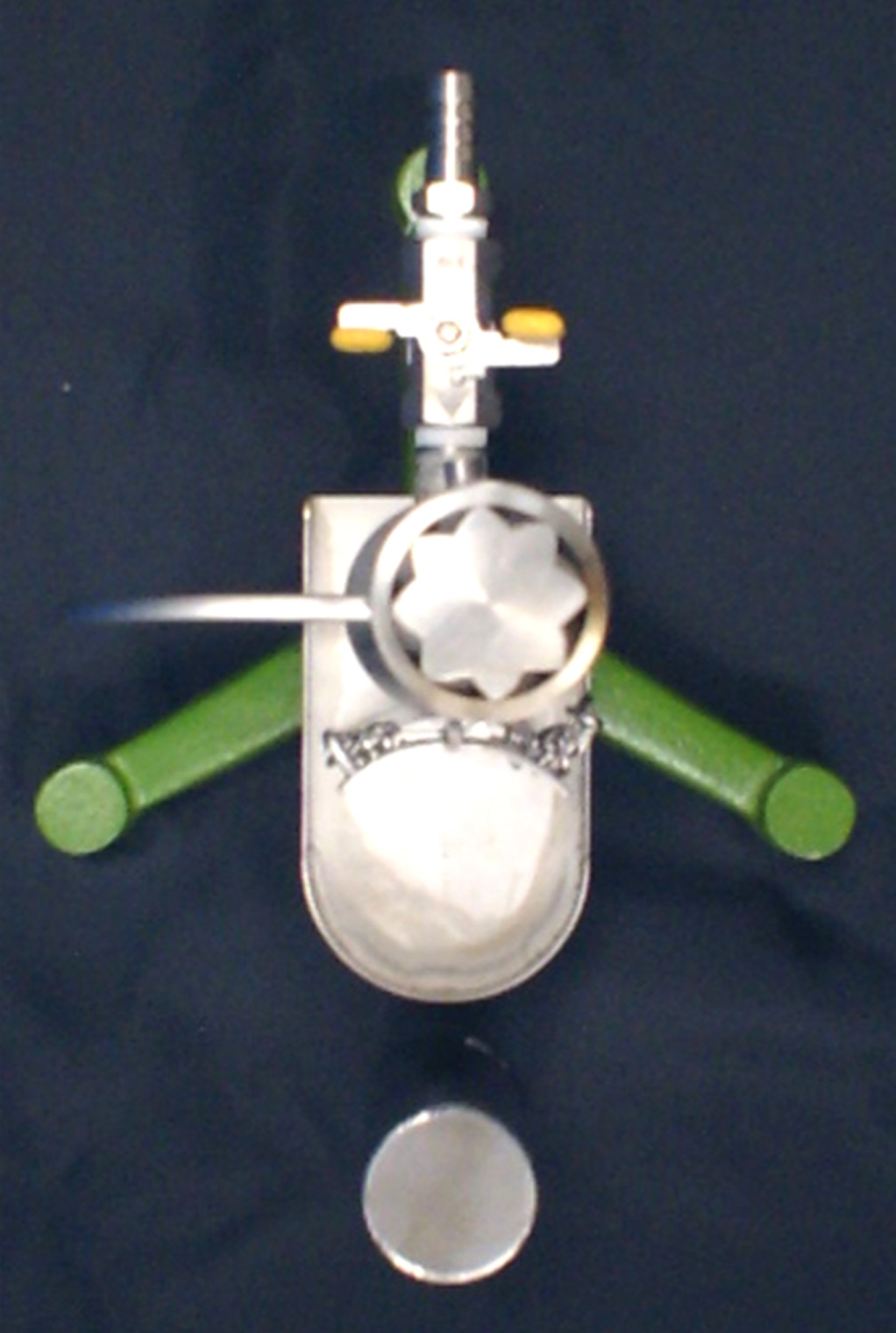

携帯型小型パージ燃焼器

フレームアレスター（逆火防止器）一体型のパージ燃焼器

低圧供給のガスでも安定した火炎が形成されます。
フレームアレスターが組み込まれております。
小さな火炎を形成するパージ専用のバーナを使用しております。カセットボンベ式の点火トーチが付いており、簡単に点火が行えます。又、火傷防止用キャップが付いていますので安心です。

仕様

供給圧	低圧対応（1kpa以下対応可）
火炎寸法	約φ300×400H以下
本体寸法	φ220（三脚）×500H以下
燃焼量	23kW （バーナ入圧1.5kPa）都市ガス13A 1.9Nm3/h
ガス接続口径	φ13ホース口
付属品	ふく射熱防止板
	カセットボンベ式トーチバーナ
	フレームアレスター
	点火トーチ転倒防止金具

※都市ガス以外のガスについてはお問い合わせください。

セミブンゼンカップバーナ

対象物に制限されず、様々なあぶり用として使用可能

燃料ガスをノズルより噴出させ、その噴流を利用して大気を吸引し燃焼するバーナです。
主にあぶり用に使用します（金属加熱、道路補修用）。
ガス設備のパージ用にも使用可能です。
ガスの供給圧力に応じ高圧用・低圧用のタイプがあります。

標準仕様品

セミブンゼンカップバーナ（低圧用）

型　式	外径	全長	接続	インプットkW
20CL	27.2	65	Rc1/8	7.33
25CL	34.0	80	Rc1/4	12.10
32CL	42.7	93	Rc3/8	19.07
40CL	48.6	100		26.75

＊インプット量はガス圧力2.0kPaの場合を示す。

セミブンゼンカップバーナ（高圧用）

型　式	外径	全長	接続	インプットkW
20CH	27.2	87	Rc1/8	3.49
25CH	34.0	101	Rc1/4	11.17
32CH	42.7	129	Rc3/8	27.33
40CH	48.6	141		40.59

＊インプット量はガス圧力9.8kPaの場合を示す。

スワールジェットバーナ

供給圧力0.1ｋＰａ～0.1ＭＰａまでの広い範囲で安定して燃焼可能

ガスのみを複数のらせん状の溝から噴出させて燃焼するバーナです。
広い燃焼範囲を持ち、0.1ｋＰａ～0.1ＭＰａまでの広い範囲で安定して燃焼できます。
使用ガス種、圧力、流量についてはお問い合わせ下さい。

標準仕様品

スワールジェットバーナ（内ネジ型）

型式	外径	全長	接続	材質
15SJ	26	30	Rc1/2	ステンレス
20SJ	34	35	Rc3/4
25SJ	42	45	Rc1

スワールジェットバーナ（外ネジ型）

型式	外径	全長	接続	材質
15SJ	21.7	30	R1/2	ステンレス
20SJ	27.2	34	R3/4
25SJ	34	39	R1
